Vollkonvektions-Reflow-Lötsysteme

Highlights Reflow Anlagen

• Das Heizzonenkonzept ermöglicht die Maximierung der Prozess- und Energieeffizienz und garantiert geringste Energie- und Medienverbräuche.
• Reduzierter, werkzeugfreier Wartungsaufwand und Verlängerung von Wartungsintervallen durch eine optimierte Prozessgasreinigung direkt am Prozessraum.
• Stabile Kühlleistung mit stufenlos regelbaren Lüftereinheiten mit aktivem Monitoring und einfache Reinigung der modularen Ausstattung innerhalb der Kühlzone.
• Exakte Stickstoffregelung durch integrierte Lambdasonden-Technologie und kontinuierliche Echtzeitmessung der Restsauerstoffwerte.
• Prozessstabilität durch Wächtersoftware, die kleinste Abweichungen im Prozessgasstrom erkennt.
• Lüftereinheiten lebenslang gasdicht und wartungsfrei.

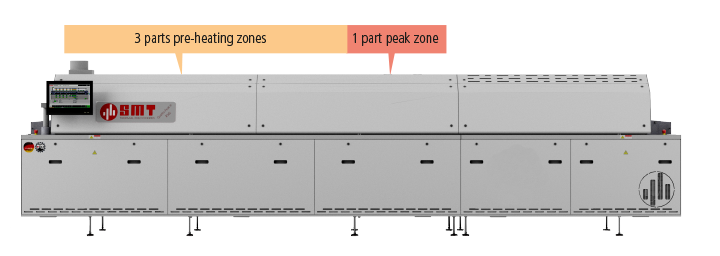

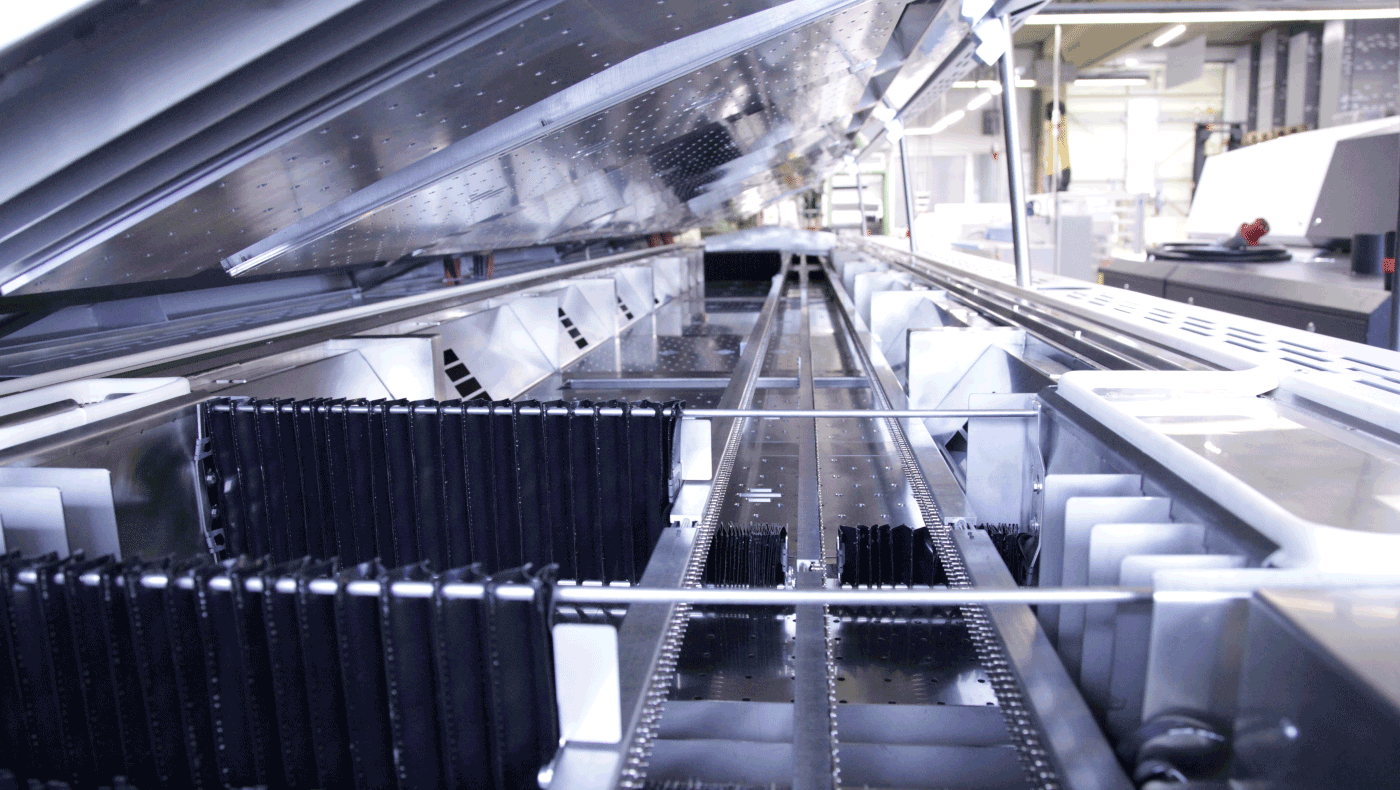

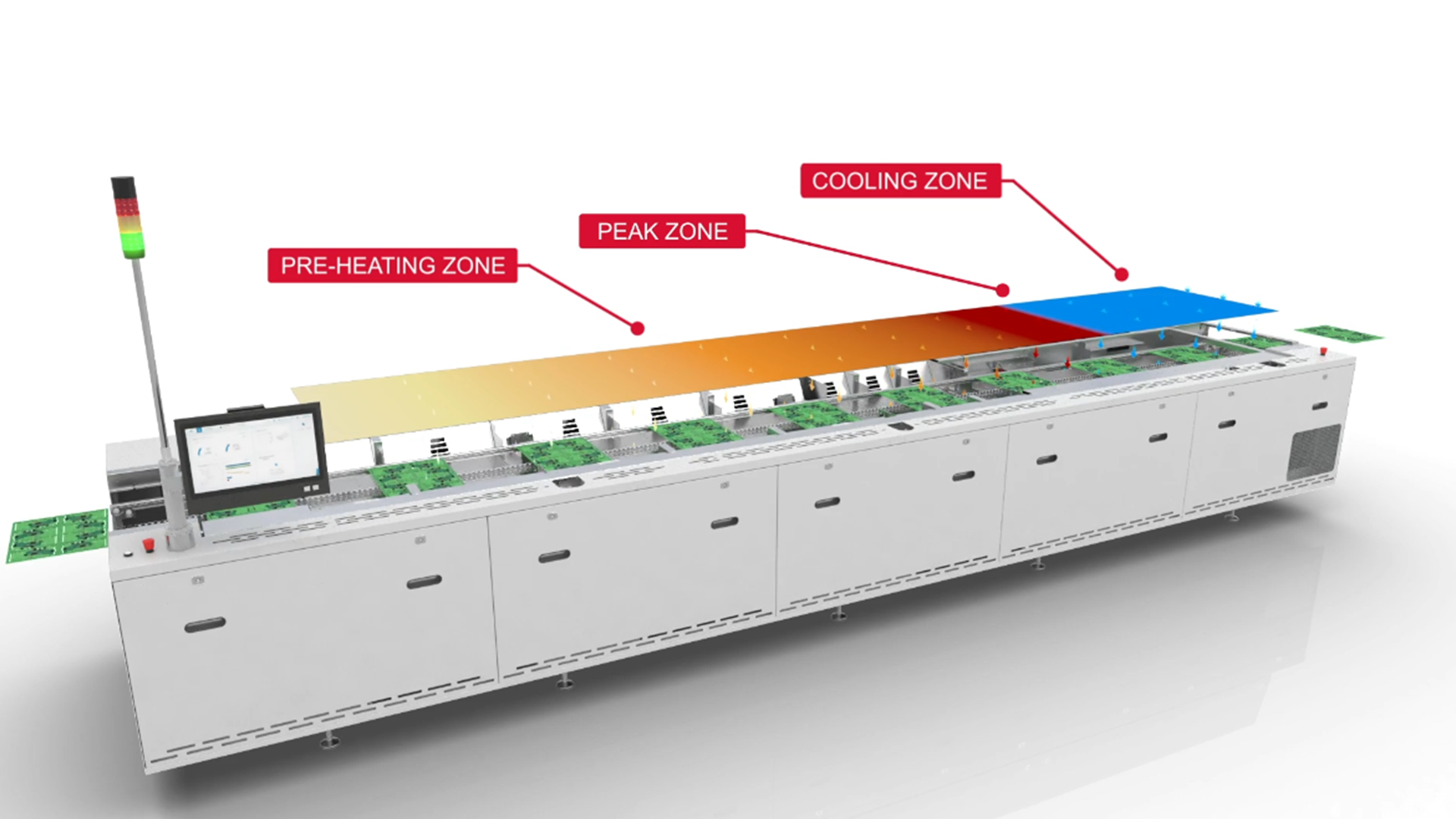

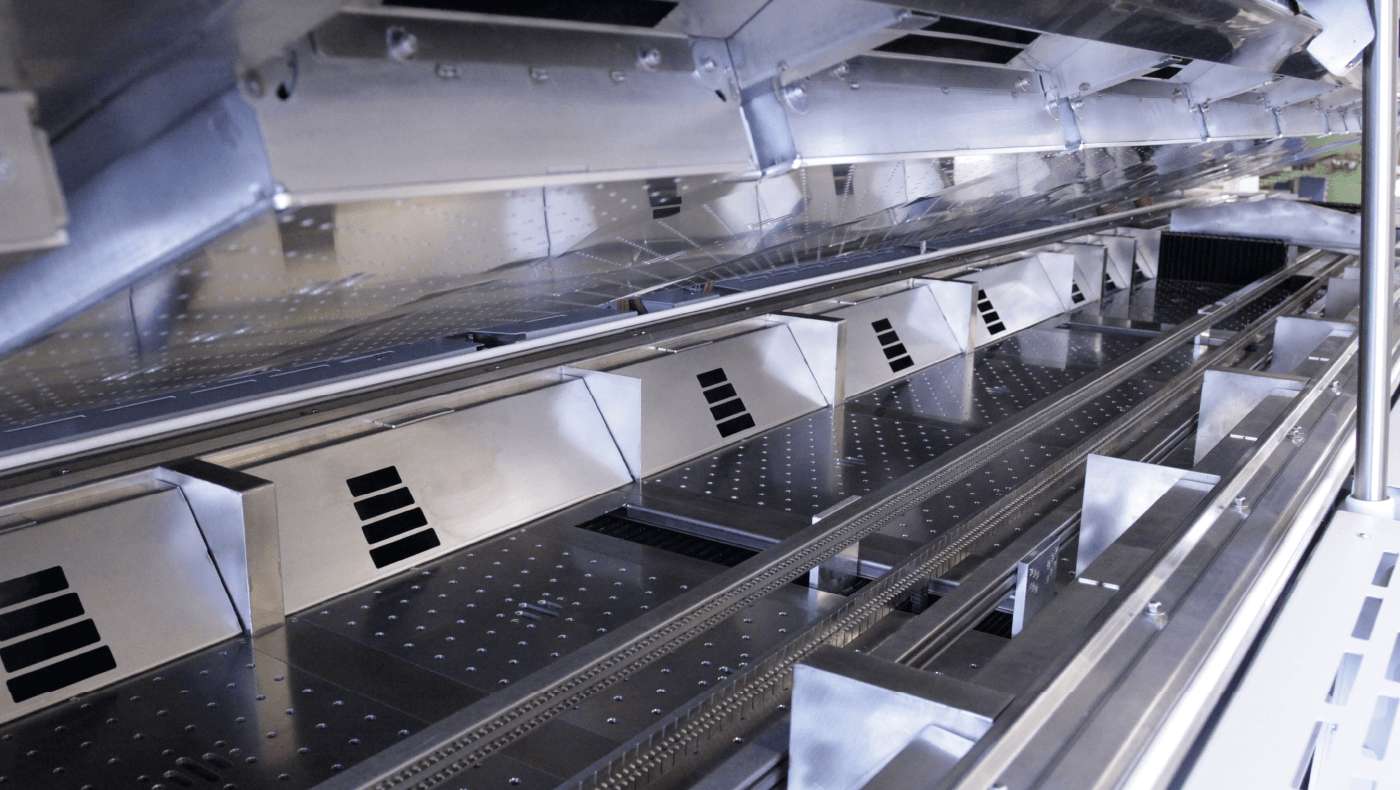

Zonenkonzept

Weniger Zonen - weniger Lüftereinheiten - weniger Verbrauch!

Die Zonenanzahl hat keinen Einfluss auf ein gutes ΔT. Die Anlage wird nach dem Prozess ausgerichtet und über die Heizkammerlänge definiert - nicht über die Anzahl der Zonen.
Wichtig ist ein hohes Luftvolumen. SMT erreicht das mit wenigen, aber leistungsstarken Lüftern.

• Kleines ΔT mit perfektem Wärmeübertrag
• 3 Teile Vorheizung (3 min) plus 1 Teil Peak (1 min) entspricht der 4 min IPC-JEDEC/Lotpasten Empfehlung

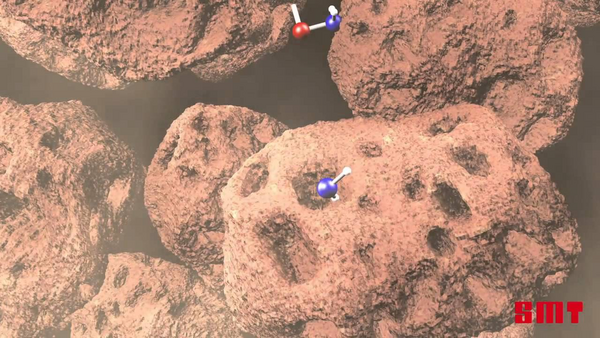

Prozessgasreingung

• Werkzeuglose, einfache Wartung von der Front
• geringster Verbrauchsgüterbedarf
• Prozessgasreinigung  - ON THE SPOT
• Reinigung direkt am Prozessraum
• keine Absaugung der Prozessgase durch Verrohrungen notwendig.

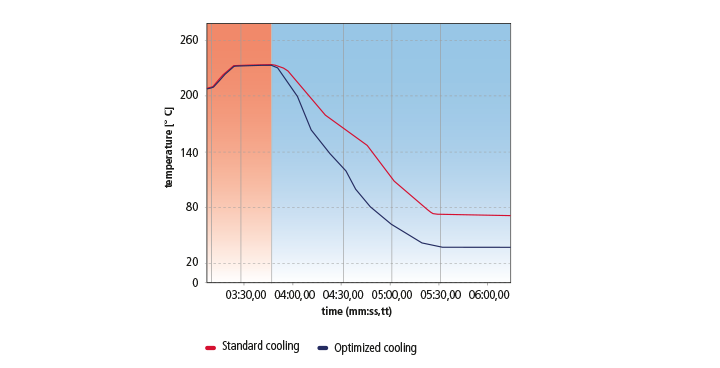

Kühlkonzept

Die Kühlzonenlänge und Ausstattung (Wärmetauscherplatten, optimierte Luftleitbleche, etc.) ist flexibel wählbar. Die Kühlmediumversorgung erfolgt über ein integriertes Kühlaggregat oder einen externen Kühlturm bzw. der Hauswasserversorgung.

• Stabile Kühlleistung, kein Leistungsverlust über die Betriebszeit durch den Einsatz von glatten Kühlplatten
• Kühlplatten mit langen Standzeiten und geplanter Wartung (können nicht „zusetzen“), kein Austausch der Kühlplatten notwendig
• Einfach zu reinigen

Intelligente Stickstoffregelung

DIe intelligente Stickstoffregelung mit optimalem Regelverhalten reduziert den Stickstoffverbrauch auf ein Minimum. Ein für die Traceability verwertbarer Stickstoffparameter wird zur Verfügung gestellt.

• Lambda-Sonde (Automotivtechnologie) in Peakzone
• Kontinuierliche Live-Messung der Restsauerstoffwerte
• Sondentausch (Kalibrierung) in < 10 Minuten

Prozess

Individuelle Lüftersteuerung in allen Zonen

• Individuell einstellbare Lüftergeschwindigkeit in jeder Zone (Prozessoptimierung für flexible Profileinstellungen)
• Erhöhtes Energiesparpotenzial
• Aktive Lüfterüberwachung
• Lüftersteuerung ist getrennt von den Lüftermotoren in der Anlage (keine thermischen Belastungen und daher langlebiger)

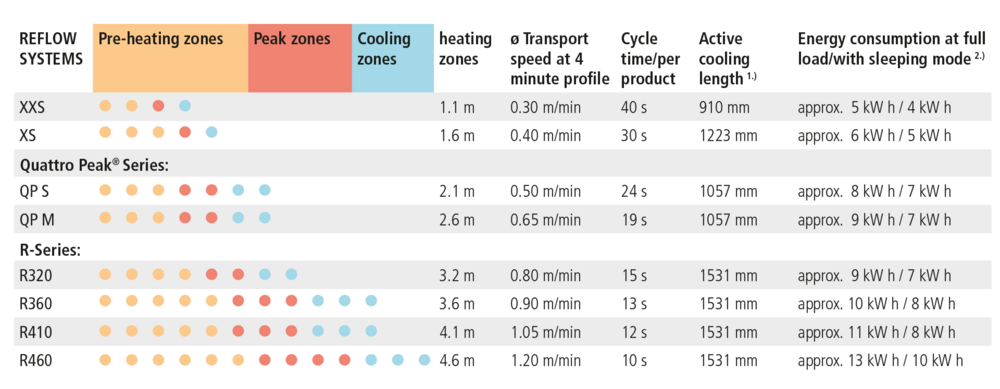

Ausführungen

Unsere Reflowsysteme sind individuell konfigurierbar.

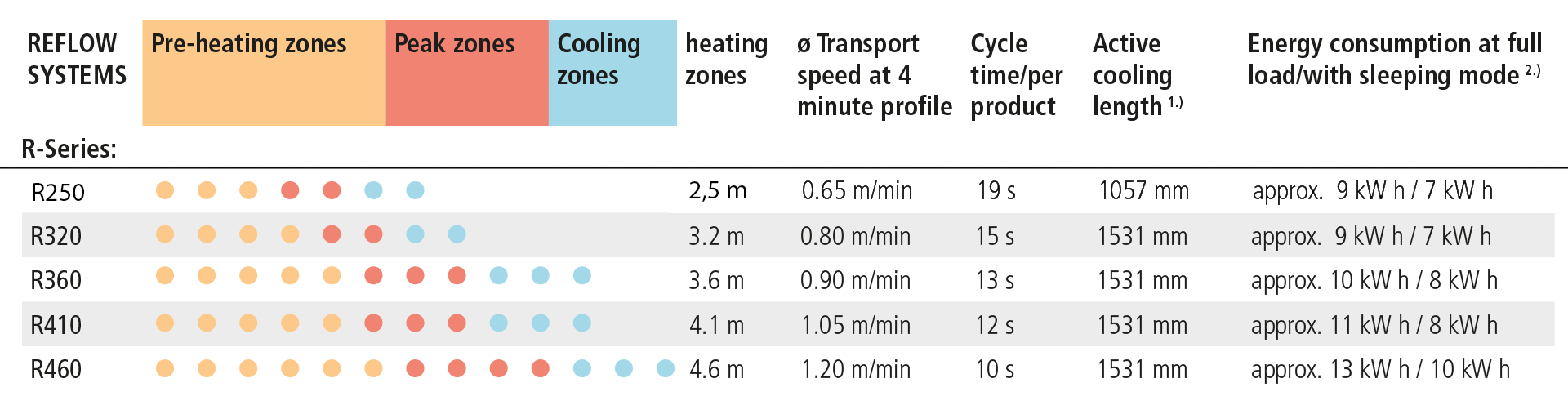

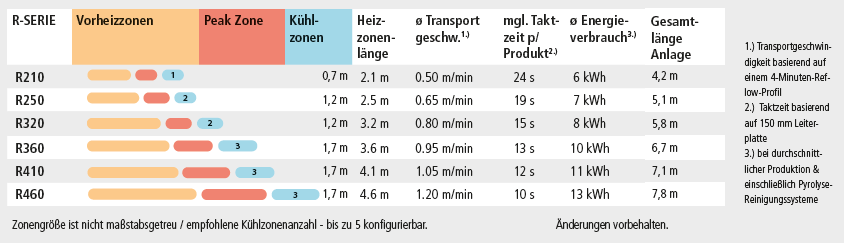

R-Serie

• R460 - Heizzonenlänge 4,6 m
• R410 - Heizzonenlänge 4,1 m

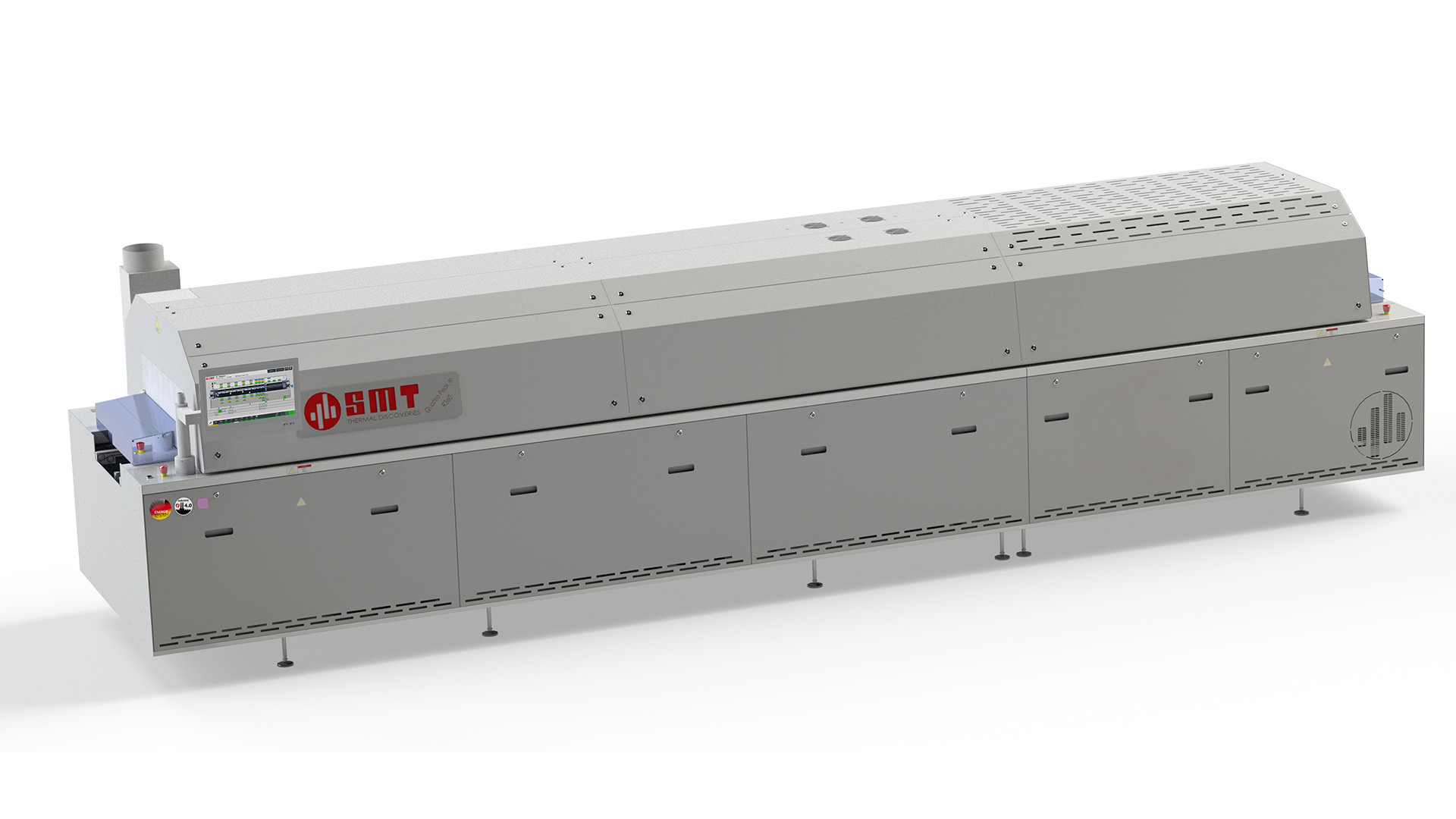

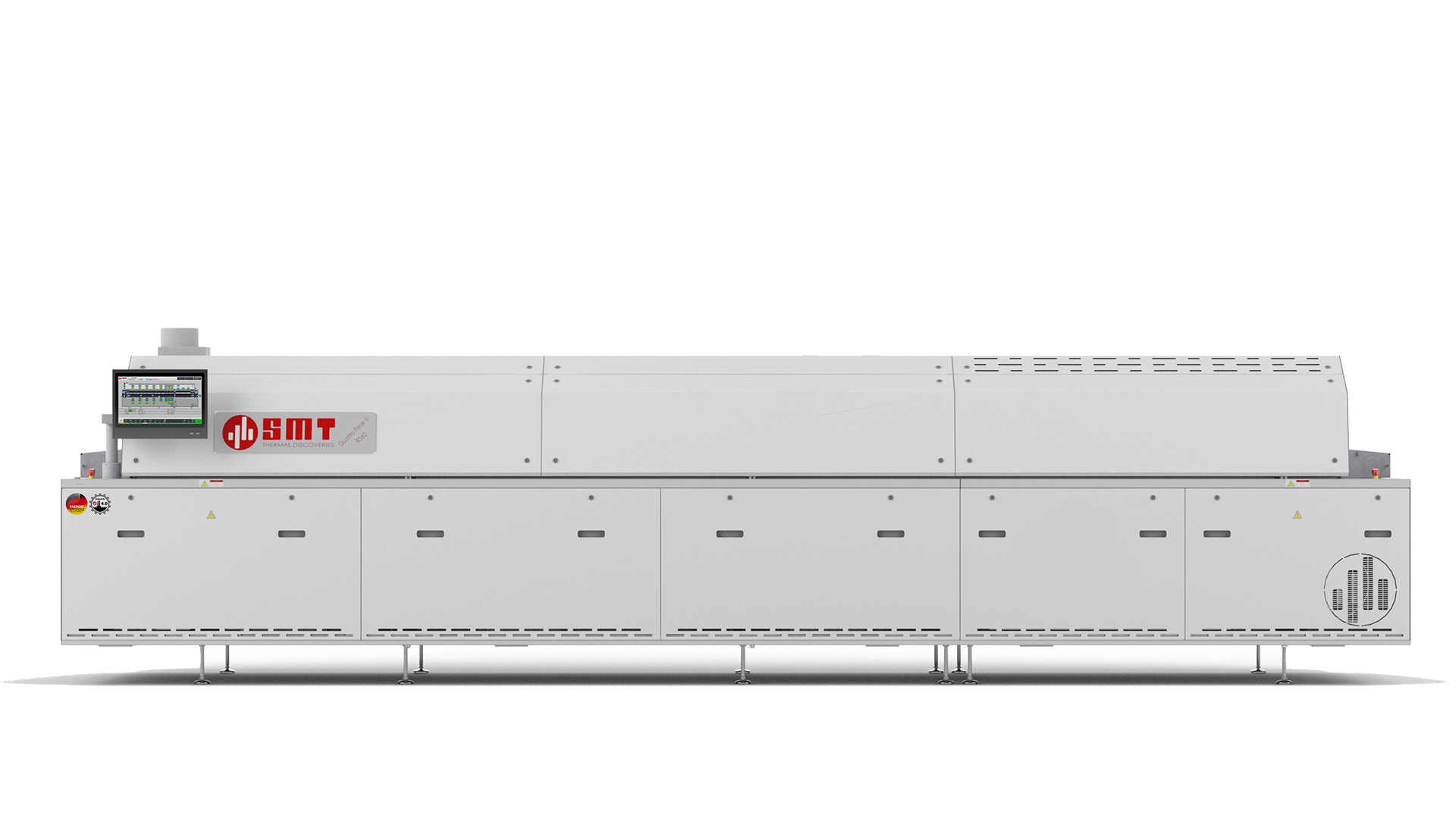

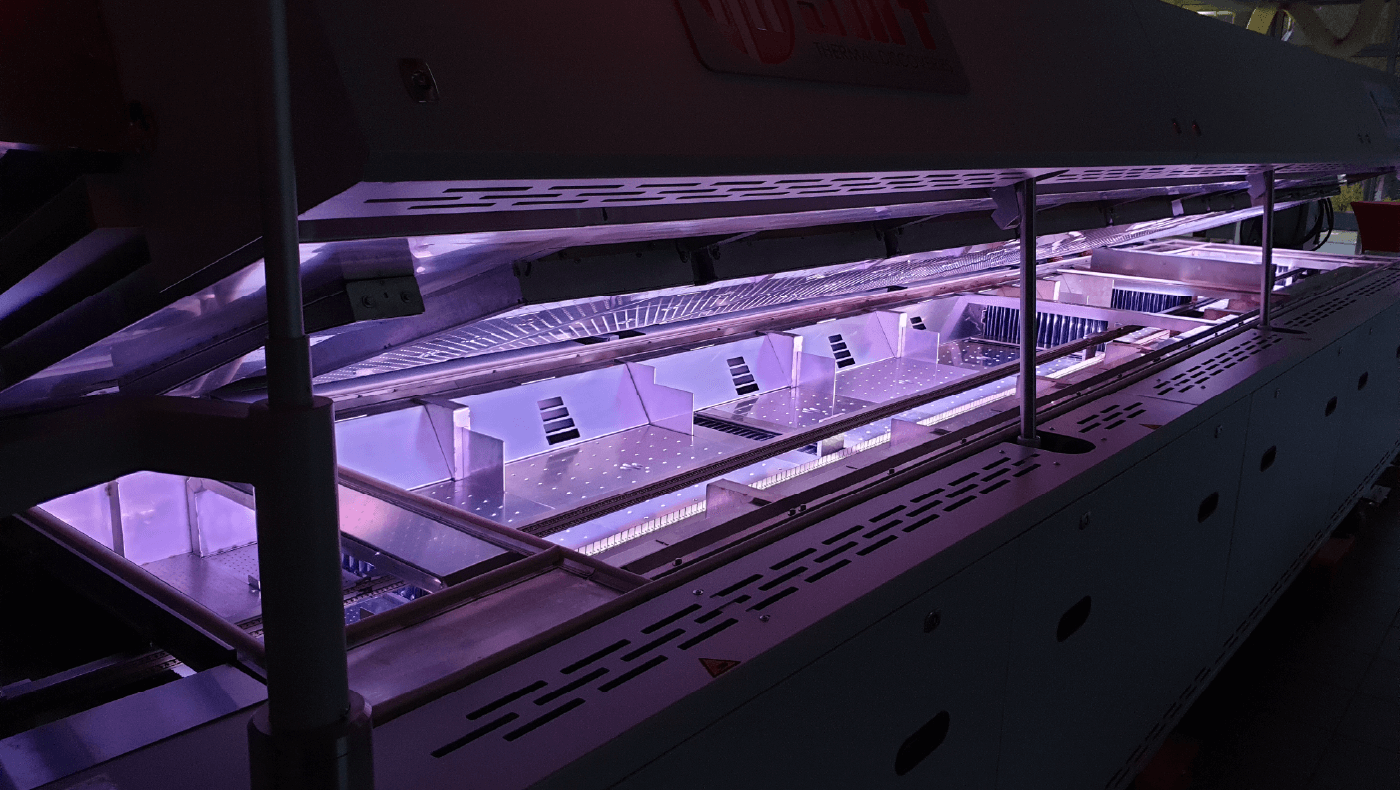

• R360 - Heizzonenlänge 3,6 m
• R320 - Heizzonenlänge 3,2 m

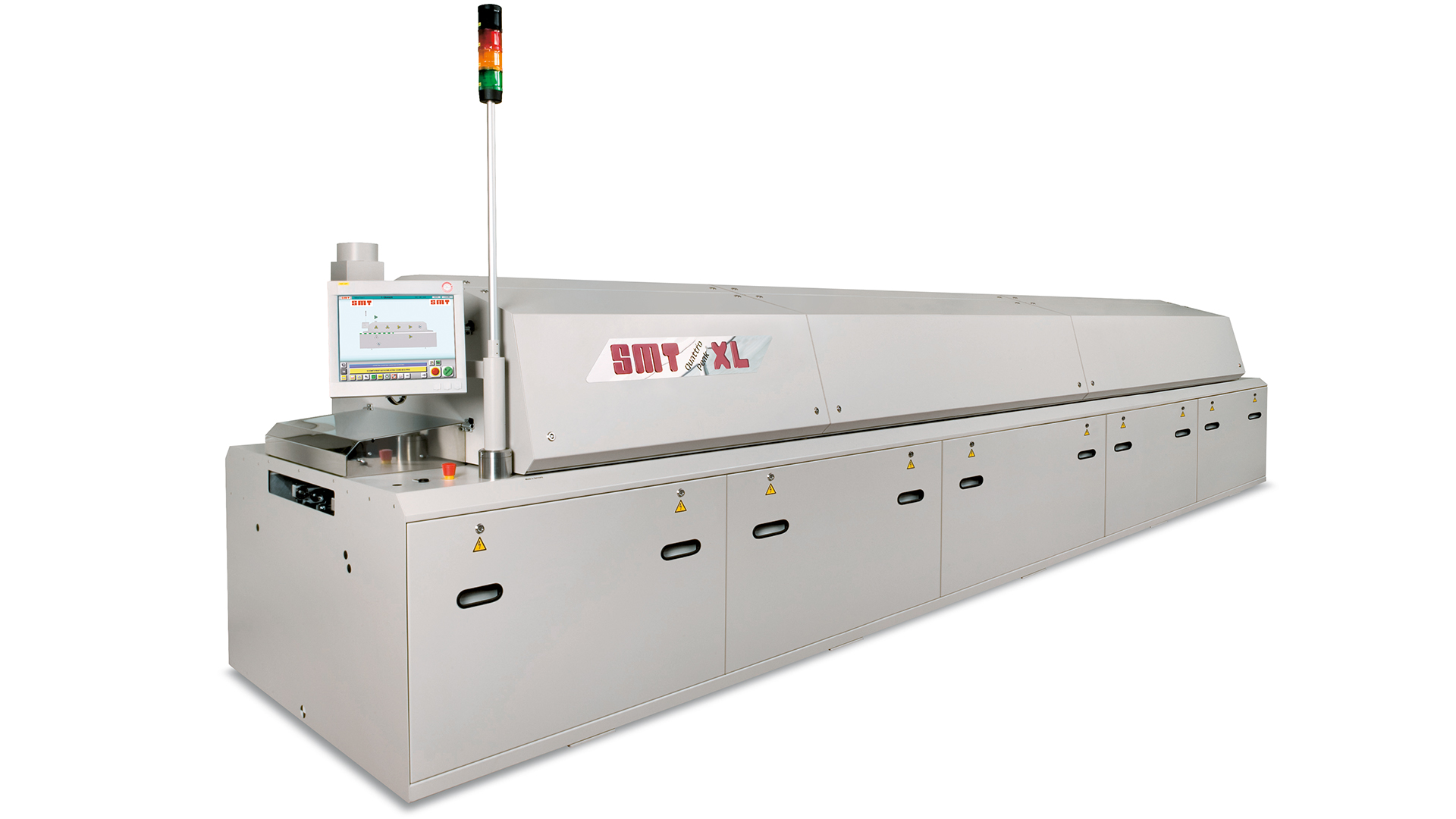

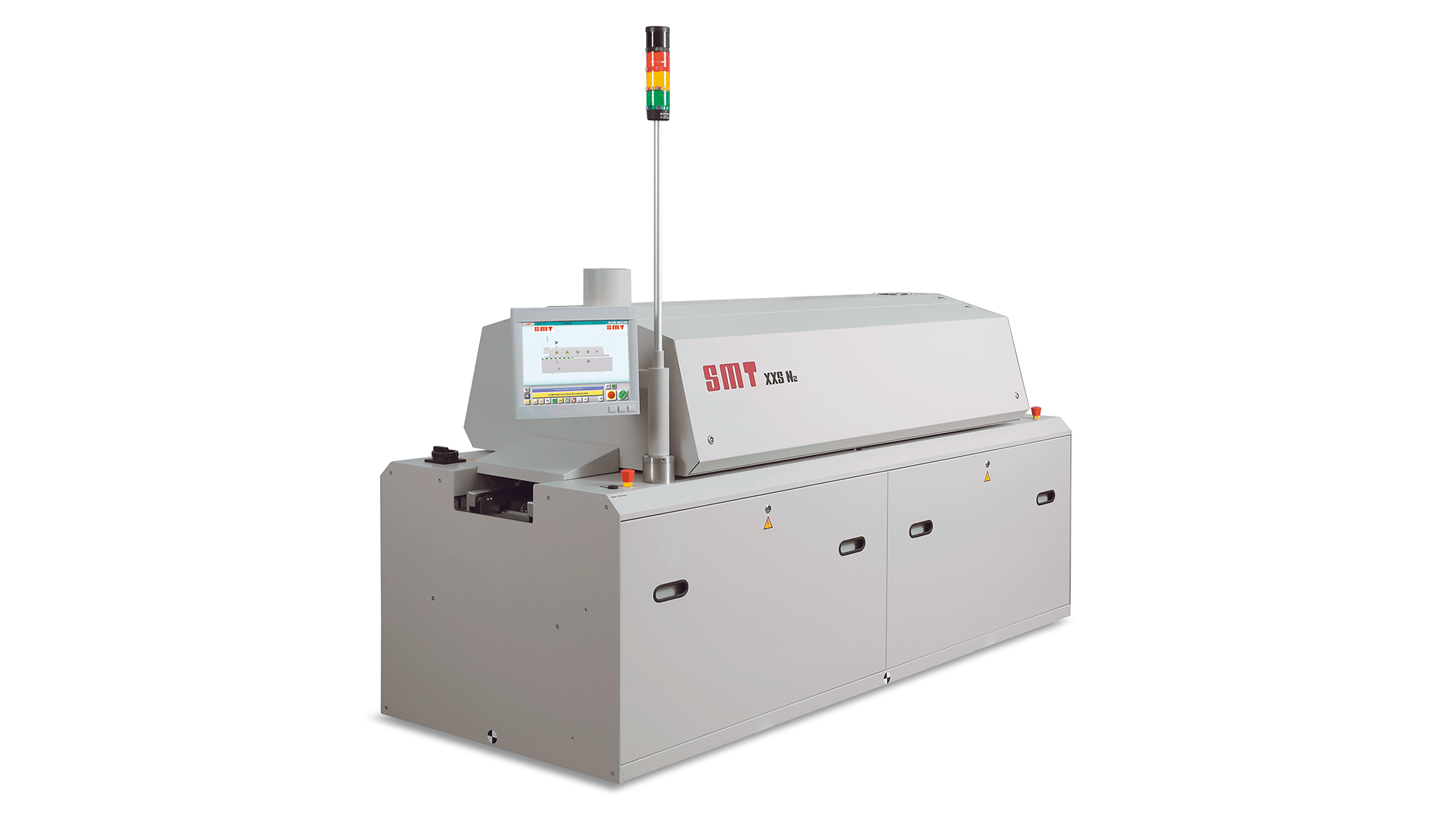

QP-Serie

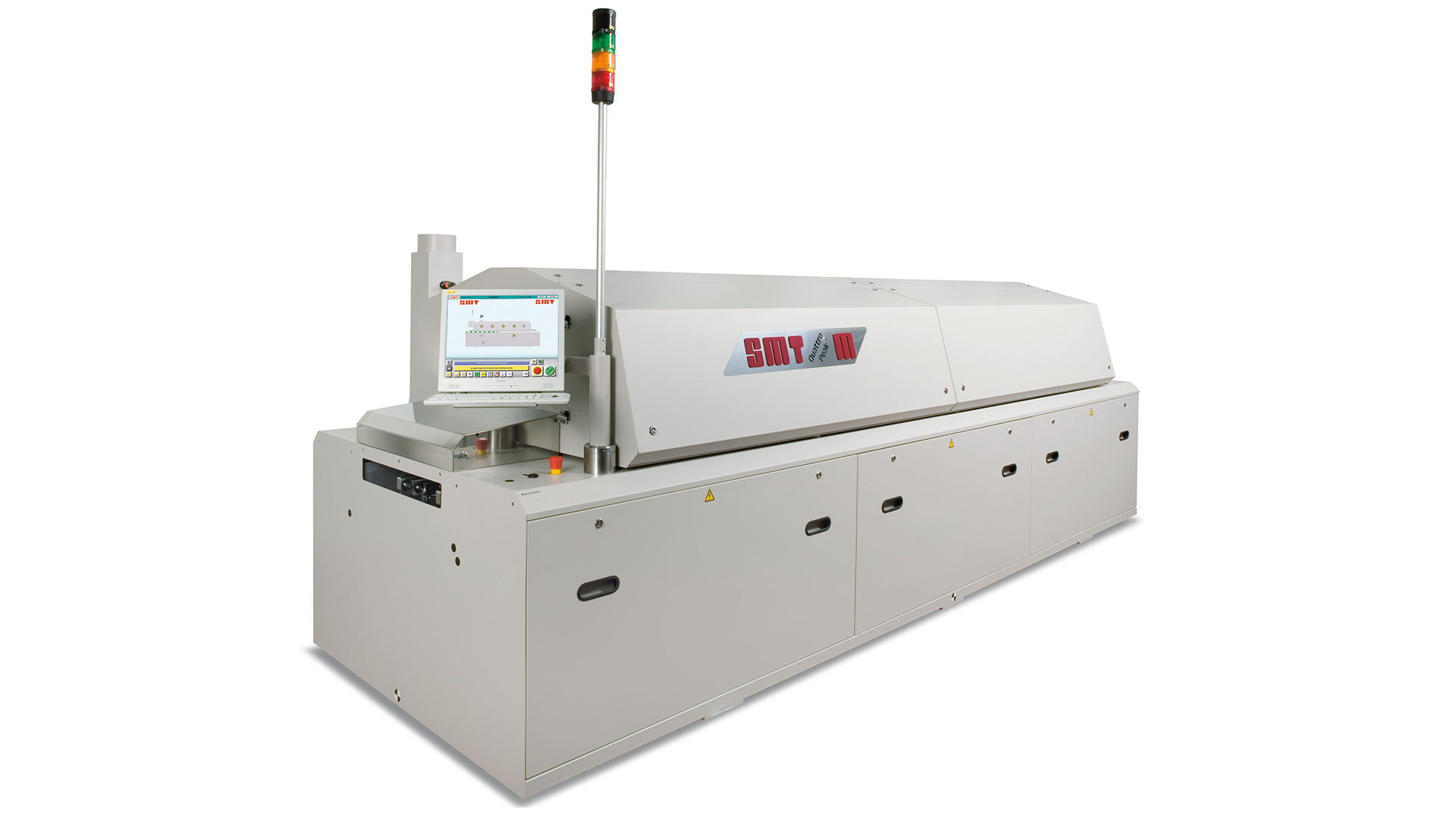

• Quattro Peak M - Heizzonenlänge 2,6 m

• Quattro Peak S - Heizzonenlänge 2,1 m
